Цифровой индикатор емкости батареи 8-100в ( Li-ion, LiFePO4, кислотный аккумулятор) белый дисплей

Электронный индикатор емкости (тестер) аккумулятора 8-100В (белый экран).

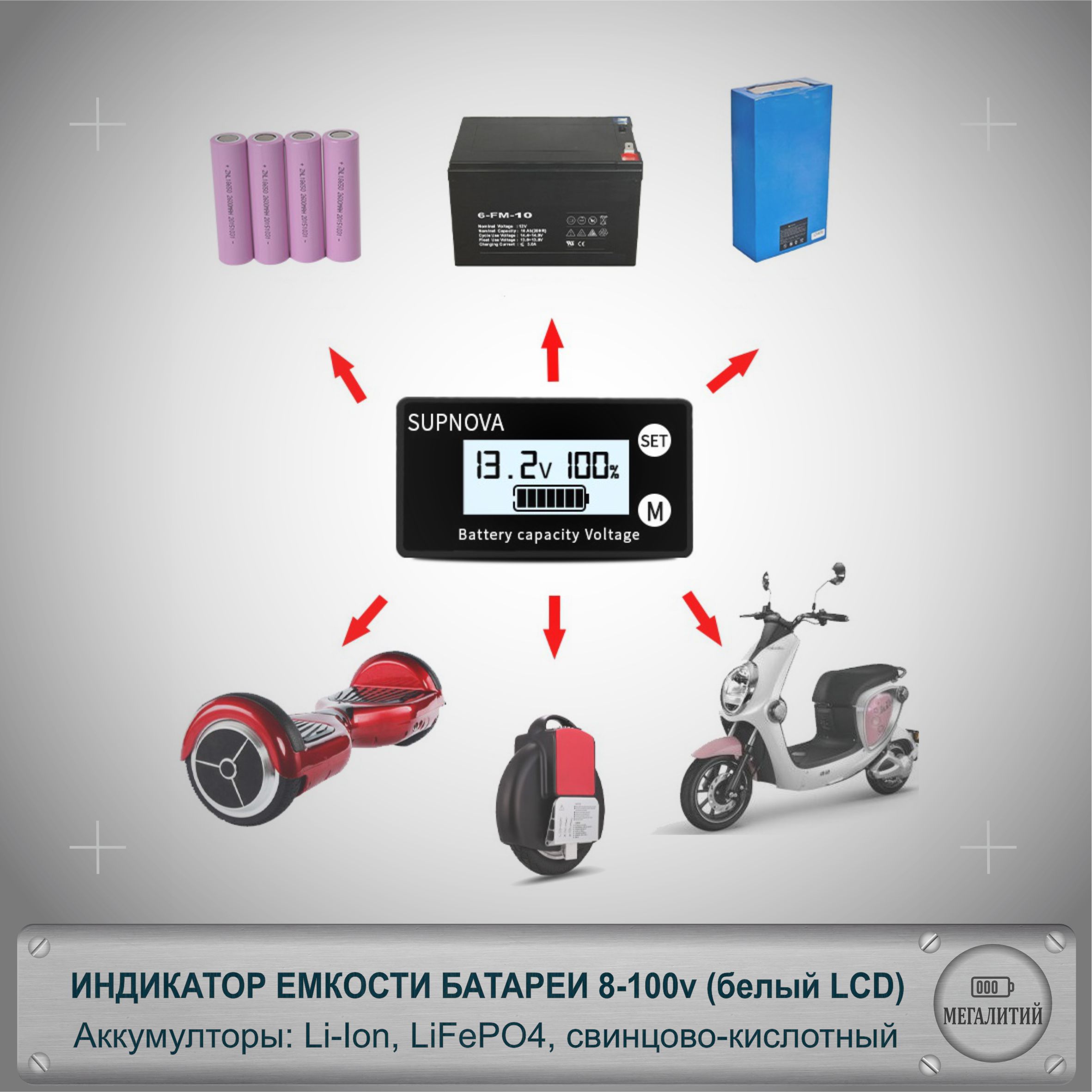

• Индикатор уровня заряда аккумулятора со встроенным датчиком температуры универсальный. Предназначен измерения напряжения на свинцовых, литий ионных и железо-фосфатных аккумуляторах напряжением от 8 до 100 вольт.Применяется для автомобилей, мотоциклов, скутеров, велосипедов, самокатов, внешних аккумуляторов, лодочных аккумуляторов и др. оборудования.Руководство пользователя для индикатора емкости батареи 6133A

  Характеристики продукта:

  1. Диапазон рабочего напряжения: 8-100 В, постоянный ток.

  2. Рабочий ток: ≤15 мА.

  3. Режим отображения: ЖК-дисплей.

  4. Цвет дисплея: синий/белый/цветной (опционально).

  5. Сохранение настроек в памяти.

  6. Точность устройства: ± 1%

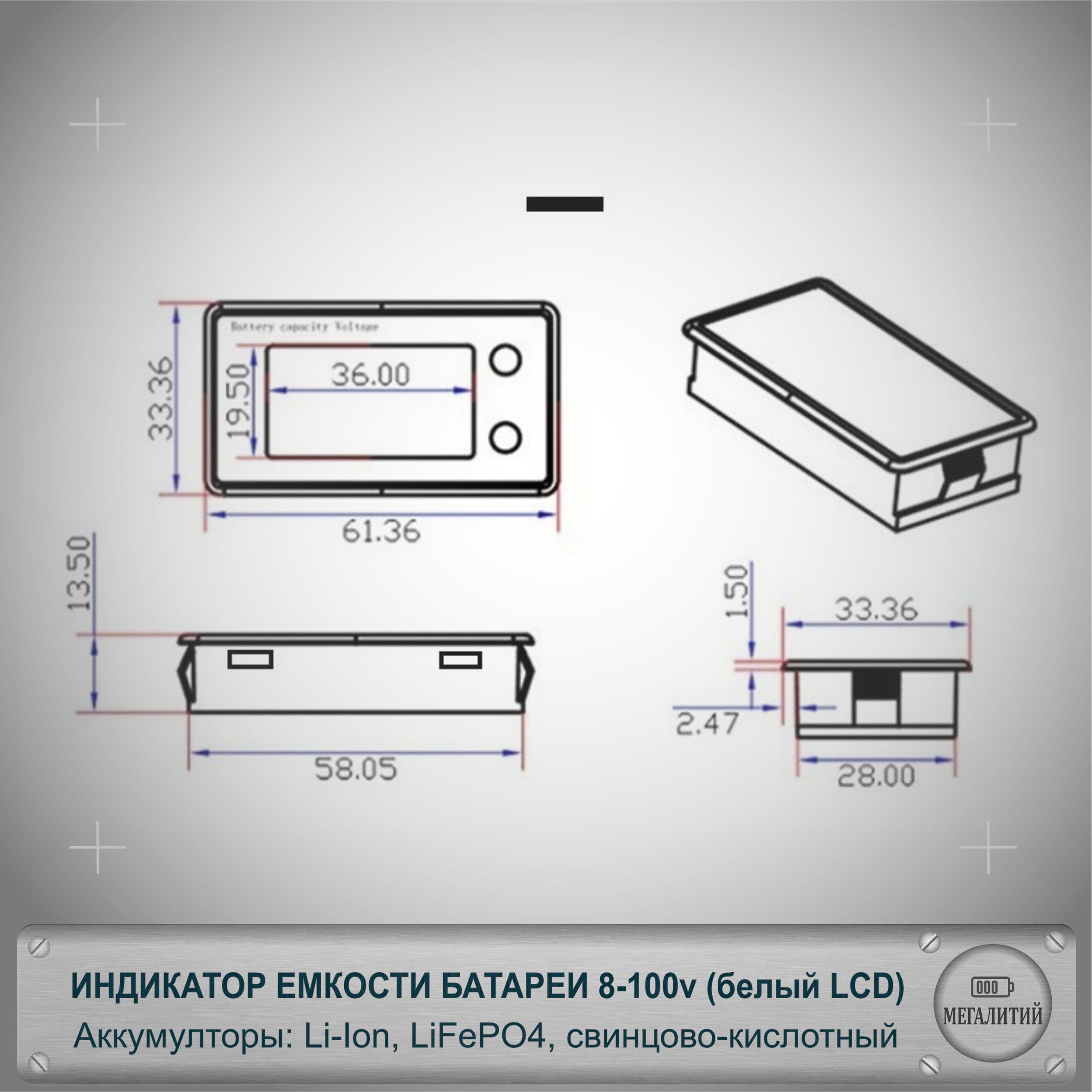

  7. Размер монтажного отверстия: 58,5*28,5 мм.

  8. Частота обновления: 500 мс.

  9. Размеры устройства: 61,3*33,3*13,5 мм.

  Описание

  1.   Диапазон измерений L троичных литиевых батарей от серии L03 до серии L20 (с памятью при выключении питания)

  2.   Измерение P свинцово-кислотной батареи включает в себя: 12 В постоянного тока, 36 В, 48 В, 60 В, 72 В, 84 В (с памятью при выключении питания).

  3.    Измерение F железо-литиевой батареи варьируется от серии F03 до серии F23 (с памятью при выключении питания)

  4.  Диапазон индивидуальных настроек высокого и низкого напряжения: 8–100 В постоянного тока.

  5.  Режим Описание

  При отображении домашней страницы нажмите и удерживайте кнопку в правом верхнем углу в течение 2 секунд, чтобы войти на страницу настройки режима, затем нажмите и удерживайте эту кнопку, чтобы выйти со страницы настройки режима и вернуться на домашнюю страницу.



  Режим 1: настройка P свинцово-кислотного аккумулятора;



  Режим 2: настройка L тройной литиевой батареи;



  Режим 3: настройка F железо-литиевой батареи;



  Режим 4: Индивидуальная настройка высокого и низкого напряжения; Как настроенное низкое напряжение, так и напряжение насыщения равны 00,0 000, цифры слева обозначают параметры низкого напряжения, а цифры справа обозначают параметры напряжения насыщения;



  Режим 5: Настройка подсветки: при отображении 5-b нажмите кнопку в правом нижнем углу, чтобы включить/выключить, «ВКЛ» означает, что подсветка автоматически выключается после задержки в 10 с, а «ВЫКЛ» означает, что подсветка включена постоянно. на.



  Установка параметров батареи:



  Свинцово-кислотная батарея

  На странице настроек свинцово-кислотного аккумулятора мигает значение напряжения. Нажмите кнопку в правом нижнем углу, чтобы выбрать используемое напряжение, затем нажмите кнопку в правом верхнем углу, чтобы подтвердить и сохранить его (наконец, значение напряжения горит постоянно). ; либо нажмите и удерживайте кнопку в правом верхнем углу в течение 2 секунд, чтобы вернуться на домашнюю страницу, либо нажмите ее, чтобы выполнить настройки других режимов.





  Тройная литиевая батарея

  На странице настроек тройной литиевой батареи мигает значение серии, нажмите кнопку в правом нижнем углу, чтобы выбрать значение серии, которое будет использоваться, затем нажмите кнопку в правом верхнем углу, чтобы подтвердить и сохранить его (наконец, значение серии горит постоянно). ; либо нажмите и удерживайте кнопку в правом верхнем углу в течение 2 секунд, чтобы вернуться на домашнюю страницу, либо нажмите ее, чтобы выполнить настройки других режимов.



  Литий-железо-фосфатный аккумулятор

  На странице настроек литий-железного аккумулятора мигает значение серии, нажмите кнопку в правом нижнем углу, чтобы выбрать значение серии, которое будет использоваться, затем нажмите кнопку в правом верхнем углу, чтобы подтвердить и сохранить его (наконец, значение серии постоянно горит ); либо нажмите и удерживайте кнопку в правом верхнем углу в течение 2 секунд, чтобы вернуться на домашнюю страницу, либо нажмите ее, чтобы выполнить настройки других режимов.

  Индивидуальная настройка высокого и низкого напряжения

  На странице индивидуальных настроек высокого и низкого напряжения цифра 00,0 слева обозначает низкое напряжение, а цифра 000 справа обозначает напряжение насыщения; нажмите кнопку в правом нижнем углу, чтобы установить цифровое значение, затем нажмите и удерживайте ее в течение 2 секунд, чтобы переместить курсор; после того, как низкое напряжение и напряжение насыщения установлены правильно, нажмите кнопку в правом верхнем углу, чтобы подтвердить и сохранить их (в конечном итоге оба значения горят постоянно); либо нажмите и удерживайте кнопку в правом верхнем углу в течение 2 секунд, чтобы вернуться на домашнюю страницу, либо нажмите ее, чтобы выполнить настройки других режимов.

  Советы: на самом деле 000 справа должно быть 00,0, например, фактическое отображение 255 — 25,5.



  Настройка подсветки

  На странице настройки подсветки мигает ВКЛ/ВЫКЛ, нажмите кнопку в правом нижнем углу, чтобы выбрать ВКЛ или ВЫКЛ; ВКЛ означает, что подсветка будет автоматически отключена через 10 с, а ВЫКЛ означает, что подсветка включена постоянно; нажмите кнопку в правом верхнем углу, чтобы подтвердить и сохранить все настройки, затем либо нажмите и удерживайте ее в течение 2 секунд, чтобы вернуться на домашнюю страницу, либо нажмите ее, чтобы выполнить настройки другого режима.
